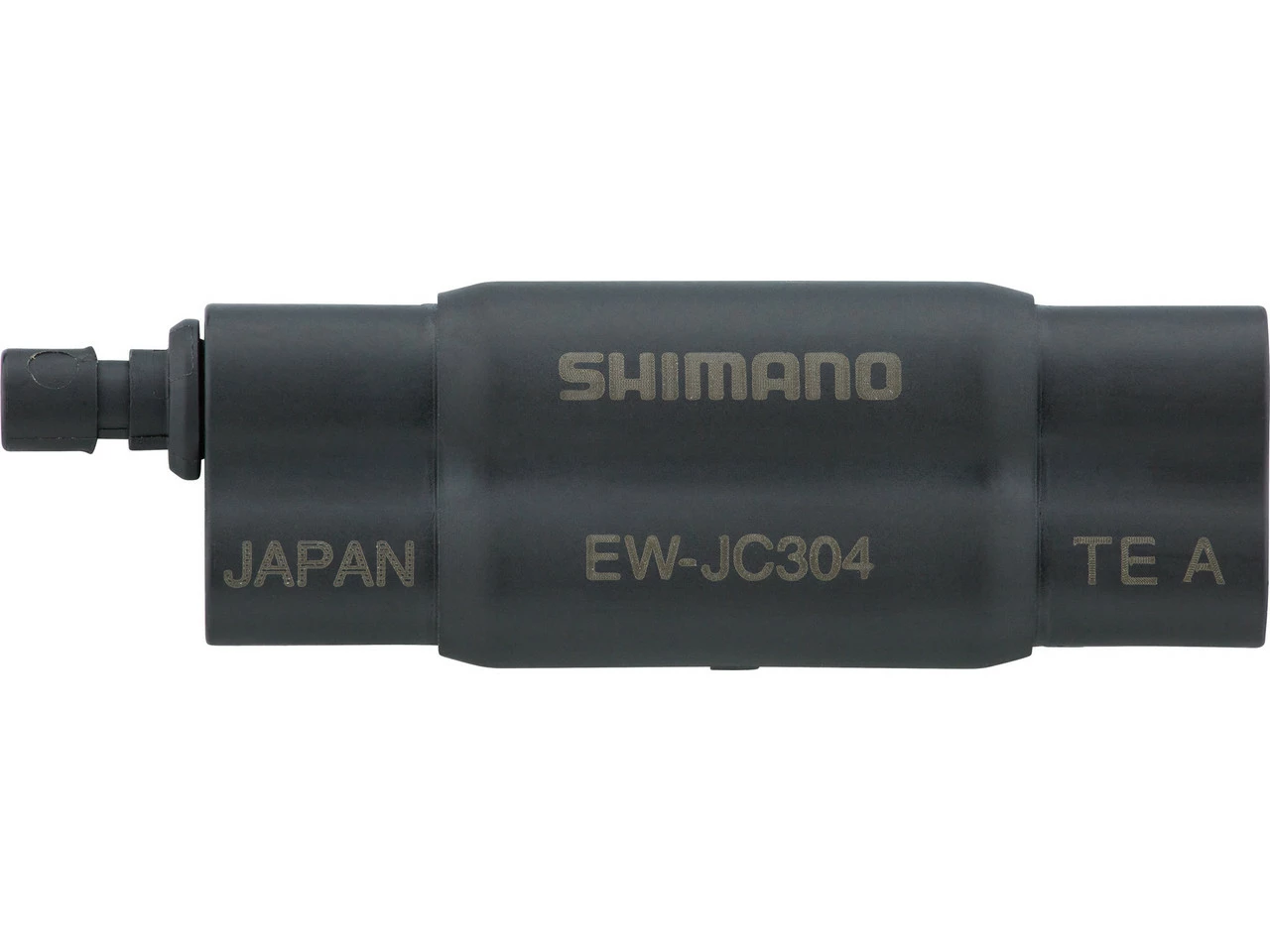

Shimano Boîte De Jonction EW-JC304 Pour EW-SD300

La boîte de jonction EW-JC304 avec quatre connexions pour les câbles d’alimentation Shimano EW-SD300
La boîte de jonction EW-JC304 de Shimano comporte quatre fentes compatibles avec les câble d’alimentation EW-SD300 pour l’acheminement externe des câbles et le câble d’alimentation EW-SD300-I pour le câblage interne. Il est utilisé pour l’installation entièrement câblée du groupe de transmission Dura-Ace et Ultegra Di2 à 2×12 vitesses. Cette configuration est obligatoire pour la version avec frein sur jante, bien qu’il existe également une option de câblage alternative sans EW-JC304. Avec la version à frein à disque, le câblage complet est optionnel et nécessite alors toujours ce boîtier. Le distributeur, qui assume la fonction de la jonction B, est monté à l’intérieur du cadre, près du cockpit, de préférence dans le tube de direction. Tu le connectes aux leviers de vitesse et de frein d’un côté, tandis que de l’autre côté, un troisième câble mène à la batterie, qui se situe dans la tige de selle. Avec le groupe 105 Di2 R7150, il n’est pas possible d’effectuer une commutation entièrement câblée, mais le EW-JC304 peut être utilisé comme point de contact si nécessaire. Il peut également être utilisé pour le câblage des vélos à assistance électrique des séries Shimano EP8 et EP6 car ceux-ci utilisent également la plateforme E-Tube. L’ancien câble EW-SD50 n’est pas compatible.
Remarque concernant la reprise de piles, batteries et appareils électriques usagés :Tu trouveras des informations concernant la reprise et l’élimination appropriée de piles, batteries et appareils électriques usagés ici.
Indication concernant le remplacement de composants sur pédélecs et vélos électriques :Avant de remplacer des composants sur ton vélo à assistance électrique, merci de prendre compte du manuel de remplacement des composants sur vélos électriques et pédélecs avec assistance de pédalage marqués CE.
Spécifications :Nombre de connexions:4Matériau :matériau synthétiqueCompatibilité :Câble d’alimentation :
EW-SD300EW-SD300-I
E-Bike :
EP8 EP801 pour VTT / randonnéeEP8 EP801 pour ville / randonnéeEP8 EP801 pour les vélos cargoEP8 EP800 pour VTT / randonnéeEP8 EP800 pour ville / randonnéeEP8 EP800 pour les vélos cargoEP6 pour VTT / randonnéeEP6 pour ville / randonnéeEP6 pour les vélos cargo
Grouppe de transmission :
Dura-Ace Di2 R9250 (2×12 vitesses, configuration TT/Triathlon 2×12 vitesses)Ultegra Di2 R8150 (2×12 vitesses, configuration TT/Triathlon 2×12 vitesses)105 Di2 R7150 (2×12 vitesses)Caractéristiques :point de contact B avec 4 connexionsversion actualisée pour le câble d’alimentation EW-SD300Numéro du fabricant :I-EWJC304
Contenu :1 x boîte de jonction Shimano Di2 EW-JC304
